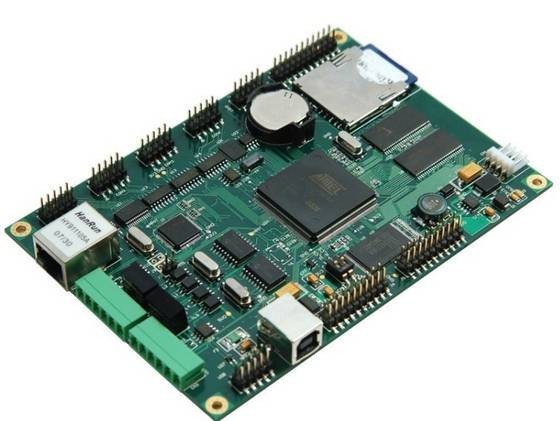

Multi Schicht-Leiterplatte-Versammlungs-Prototyp-schnelle Drehung

Herkunftsort: China Markenname: SYF
Zertifizierung: UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS Modellnummer: SYF-228

Produkt-Beschreibung



Multi Schicht-Leiterplatte-Versammlungs-Prototyp-schnelle Drehung





Eigenschaften:

1. Berufs-PWB-Hersteller.

2. PCBA, Soem, ODM-Service werden zur Verfügung gestellt.

3. Gerber-Datei benötigt.

4. Produkte sind E-geprüftes 100%.

5. Qualitätsgarantie und Berufskundendienst.



Details:



1. Einer der größten und Berufs-Hersteller PWBs (Leiterplatte) in China mit über years'experience 500 Personal und 20.

2. Alle Arten Oberflächenende wird, wie ENIG, OSP.Immersions-Silber, Immersions-Zinn, Immersions-Gold, bleifreies HASL, HAL angenommen.

3. BGA, Blind&Buried über und Widerstand-Steuerung wird angenommen.

4. Moderne Produktionsausrüstung und so weiter importiert aus Japan und Deutschland, wie PWB-Laminierungs-Maschine, Bohrmaschine CNC, Selbst-PTH Linie, AOI (automatische Optikinspektion), Sonden-Flugmaschine.

5. Bescheinigungen von ISO9001: 2008, UL, CER, ROHS, REICHWEITE, HALOGEN-FREE ist Treffen.

6. Einer der Berufs-SMT-/BGA/DIP/PCBversammlungshersteller in China mit years'experience 20.

7. Hohe Geschwindigkeit brachte SMT-Linien voran, um Chip +0.1mm auf Teilen der integrierten Schaltung zu erreichen.

8. Alle Arten integrierte Schaltungen ist, wie SO, BESCHWICHTIGUNGSMITTEL verfügbar, SOJ, TSOP, TSSOP, QFP, BGA und U-BGA.

9. Auch verfügbar für die Platzierung mit 0201 Chips, Durchloch Bestückung mit Bauelementen und Endproduktherstellung, Prüfung und Paket.

10. SMD-Versammlung und Durchloch Bestückung mit Bauelementen wird angenommen.

11. Vorprogrammierendes IC wird auch angenommen.

12. Verfügbar für Funktionsüberprüfung und -brand in der Prüfung.

13. Service für Versammlung der kompletten Einheit zum Beispiel Plastik, Metallkasten, Spule, Kabel nach innen.

14. Konforme umweltsmäßigbeschichtung, zum von fertigen PCBA-Produkten zu schützen.

15. Technikdienstleistung als Ende von Lebenkomponenten erbringend, ersetzen veraltete Komponente und entwerfen Unterstützung für Stromkreis-, Metall- und Plastikeinschließung.

16. Funktionsprüfung, Reparaturen und Inspektion der unter-fertigen und Fertigwaren.

17. Hoch gemischt mit Auftrag der geringen Lautstärke wird begrüßt.

18. Produkte, bevor Lieferung die volle Qualität sein sollte, die überprüft wird, bemühend bis 100% perfekt.

19. One-stop Service von PWB und von SMT (PWB-Versammlung) wird an unsere Kunden geliefert.

20. Beste Dienstleistung mit pünktlicher Lieferung wird immer für unsere Kunden erbracht.





Schlüsselspezifikationen/spezielle Eigenschaften

1

Wir SYF haben 6 PWB-Fließbänder und 4 fortgeschrittene SMT-Linien mit hoher Geschwindigkeit.

2

Alle Arten integrierte Schaltungen werden, wie SO, BESCHWICHTIGUNGSMITTEL, SOJ, TSOP, TSSOP angenommen,

QFP, BAD, CSP, BGA und U-BGA, weil unsere Platzierungspräzision erreichen kann

Chip +0.1mm auf Teilen der integrierten Schaltung.

3

Wir SYF können Dienstleistung der Platzierung mit 0201 Chips erbringen, der Durchloch Bestückung mit Bauelementen und der Fertigwarenherstellung, der Prüfung und des Verpackens.

4

SMT-/SMDversammlung und Durchloch Bestückung mit Bauelementen

5

IC-Vorprogrammierung

6

Funktionsüberprüfung und -brand in der Prüfung

7

Versammlung der kompletten Einheit (die einschließlich Plastik, Metallkasten, Spule, das Kabel inner und mehr)

8

Klimabeschichtung

9

Technik einschließlich Ende von Lebenkomponenten, veraltete Komponente ersetzen

und Entwurfsunterstützung für Stromkreis-, Metall- und Plastikeinschließung

10

Verpackungsgestaltung und Produktion kundengebundenen PCBA

11

Qualitätssicherung 100%

12

Hoch Misch, wird Auftrag der geringen Lautstärke auch begrüßt.

13

Volle Teilbeschaffung oder das Ersatzkomponentenauftreten

14

UL, ISO9001: 2008, ROSH, REICHWEITE, SGS, HALOGEN-FREE konform





PRODUKTIONS-FÄHIGKEIT VON PWB-VERSAMMLUNG

Schablonen-Größen-Strecke

 756 Millimeter x 756 Millimeter

Min. IC-Neigung

 0,30 Millimeter

Max. PCB Size

 560 Millimeter x 650 Millimeter

Min. PWB-Stärke

 0,30 Millimeter

Min. Chip-Größe

 0201 (0,6 Millimeter X 0,3 Millimeter)

Max. BGA Size

 74 Millimeter X 74 Millimeter

BGA-Ball-Neigung

 1,00 Millimeter (Minuten)/F3.00 Millimeter (maximal)

BGA-Kugeldurchmesser

 0,40 Millimeter (Minute) /F1.00 Millimeter (maximal)

QFP-Führungs-Neigung

 0,38 Millimeter (Minute) /F2.54 Millimeter (maximal)

Frequenz der Schablonen-Reinigung

 1mal/5 | 10 Stücke

Art der Versammlung

 SMT und Durch-Loch

Lötmittel-Art

 Wasserlösliche Lötpaste, verbleit und bleifrei

Art des Services

 Turn-key, teilweiser Turn-key oder Lieferung

Dateiformate

 Stückliste (BOM)

 Gerber-Dateien

 Auswahl-N-Plätze (XYRS)

Komponenten

 Passives unten zu Größe 0201

 BGA und VF BGA

 Nicht bleihaltiger Chip Carries/CSP

 Doppeltes versah SMT-Versammlung mit Seiten

 BGA Reparatur und Reball

 Teil-Abbau und Ersatz

Teilverpacken

 Schneiden Sie Band, Rohr, Spulen, lose Teile

Prüfverfahren

 Röntgenprüfung und AOI-Test

Auftrag der Quantität

 Hoch Misch, wird Auftrag der geringen Lautstärke auch begrüßt

Anmerkungen: Um genaues Zitat zu erhalten, werden die folgenden Informationen angefordert

1

Schließen Sie Daten von Gerber-Dateien für das bloße PWB-Brett ab.

2

Elektronische Stückliste die Teilnummer des (BOM)/der Teilliste Schilderungsherstellers, Quantitätsverwendung

 von den Komponenten als Referenz.

3

Geben Sie bitte an, ob wir alternative Teile für passive Komponenten benutzen können oder nicht.

4

Anlagenübersichten.

5

Funktionsprüfungs-Zeit pro Brett.

6

Qualitäts-Standards erfordert

7

Schicken Sie uns Proben (wenn verfügbar)

8

Datum des Zitats muss eingereicht werden



Anmerkungs-Buchfelder

LADEGERÄT-BRETT

INVERTER

ENERGIE-CPU

LVDS-KARTE

IR-BRETT

LCD-MOTHERBOARD

LED-BRETT

RAM-KARTE

DATEN-BRETT

BATTERIE-BRETT

DVR-MOTHERBOARD

USB-BRETT

KARTENLESER

AUDIObrett

ISDN MODEN

PC-Felder

2,5 Zoll HDD

PC/MAC FDD

ANKOPPELN
HAFEN

HAFEN

REPILICATOR

PCMCIA-KARTE

3,5 Zoll HDD

SATA HDD

ADAPTER

DVD ROM

SSD

Telekommunikationsfelder

DVBT.ATSC FERNSEHEN

GPS-EINHEIT

AUTO-GPS-EINHEIT

ADSL MODEN

EMPFÄNGER 3.5inch DVB-T

Audio- u. Videofelder

SPIELER MPEG 4

KVM-SCHALTER

EBOOK-LESER

HDMI-KASTEN

DVI-KASTEN

Elektronische Sicherungsfelder

LCD-FERNSEHmotherboard

DVR-MOTHERBOARD

CCD-BRETT

IP-KAMERA

ÜBERWACHUNGSKAMERA

Gesundheit

U. medizinische Felder

EINHEIT DIGITALS TEMS

OHR-THERMOMETER

BLUTZUCKER

TEST-METER

KÖRPERFETT

MONITOR

DIGITAL-BLUTDRUCK-MONITOR

LED-Einsatzbereiche

LED-AUTO-LAMPE

LED-SEIL-LICHT

LED-BIRNE

IM FREIEN

LED-ANZEIGE

PROJEKTIONS-BELEUCHTUNG

Prüfgerätfelder

OSZILLOSKOP

STROMVERSORGUNG

L.C.R. METER

LOGIK

ANALYSATOR

VIELFACHMESSGERÄT

Unterhaltungselektronikfelder

SENSOR-BRETT

FAHRER-BRETT

BRETT USBS DVIVER

STRICHKODE

DRUCKER

MP3-PLAYER

SONNENKOLLEKTOR-MODUL

STIFT-TABLETTE

USB-NABE

USB-KARTE

LESER

USB-BLITZ-ANTRIEB





PRODUKTIONS-FÄHIGKEIT VON PWB


Verfahrensingenieur

EINZELTEILE Einzelteil


 PRODUKTIONS-FÄHIGKEIT Herstellungsfähigkeit

Laminat

Art

FR-1, FR-5, FR-4 Hoch-Tg, ROGERS, ISOLA, ITEQ,
ALUMINIUM, CEM-1, CEM-3, TAKONISCH, ARLON, TEFLON

Stärke

0.2~3.2mm

Produktions-Art

    Schicht-Zählung

2L-16L

Oberflächenbehandlung

 HAL, Vergolden, Immersions-Gold, OSP,
Immersions-Silber, Immersions-Zinn, bleifreies HAL

 Schneiden Sie Laminierung

Größe Max. Working Panel

 1000×1200mm

 Innere Schicht

 Interne Kern-Stärke

0.1~2.0mm

 Interne Breite/Abstand

Minute: 4/4mil

 Interne kupferne Stärke

1.0~3.0oz

 Maß

Brett-Dickentoleranz

±10%

 Zwischenlagen-Ausrichtung

±3mil

Bohrung

 Fertigungs-Platten-Größe

Maximal: 650×560mm

 Bohrdurchmesser

≧0.25mm

 Loch-Durchmesser-Toleranz

±0.05mm

 Loch-Positions-Toleranz

±0.076mm

 Min.Annular-Ring

0.05mm

PTH+Panel-Überzug

 Loch-Wandkupfer Stärke

≧20um

 Einheitlichkeit

≧90%

 Äußere Schicht

 Spurbreite

Minute: 0.08mm

Gleisabstand

Minute: 0.08mm

 Muster-Überzug

 Fertige kupferne Stärke

1oz~3oz

EING-/Flashgold

 Nickel-Stärke

2.5um~5.0um

 Goldstärke

0.03~0.05um

Lötmittel-Maske

Stärke

15~35um

 Lötmittel-Masken-Brücke

3mil

 Legende

 Linienbreite/Zeilenabstand

6/6mil

 Goldfinger

 Nickel-Stärke

≧120u-〞

 Goldstärke

1~50u〞

 Heißluft-Niveau

 Zinn-Stärke

100~300u〞

 Verlegung

 Toleranz des Maßes

±0.1mm

 Schlitz-Größe

Minute: 0.4mm

Schneider-Durchmesser

0.8~2.4mm

 Lochen

 Entwurfs-Toleranz

±0.1mm

Schlitz-Größe

Minute: 0.5mm

V-CUT

 V-CUT Maß

Minute: 60mm

 Winkel

15°30°45°

 Bleiben Dickentoleranz

±0.1mm

Abschrägung

Abschrägungsmaß

30~300mm

Test

Prüfungs-Spannung

250V

Max.Dimension

540×400mm

Widerstand-Steuerung


    Toleranz


±10%

Aspekt-Zuteilung

12:1

Bohrende Größe Lasers

4mil (0.1mm)

Spezielle Anforderungen

Begraben und blind über, Widerstand-Steuerung, über Stecker,
BGA, die löten und Goldfinger sind- annehmbar

OEM&ODM-Service

Ja
